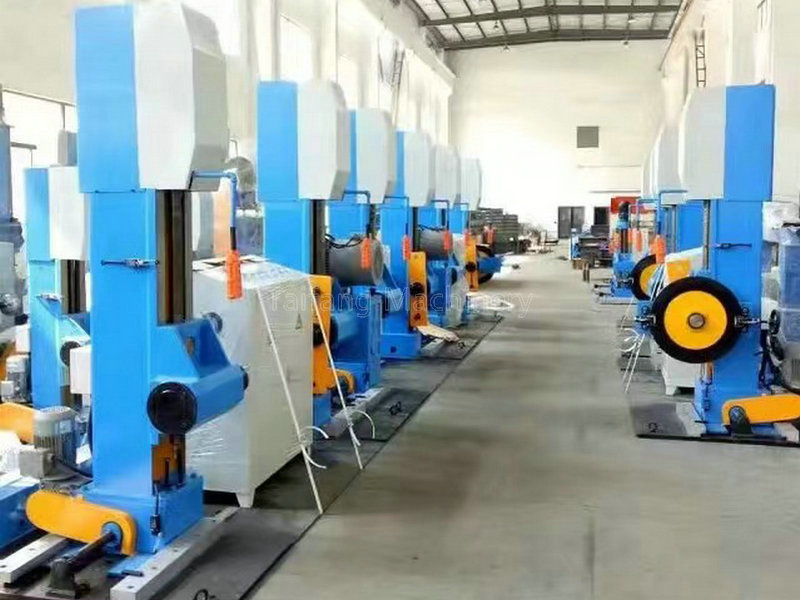

单轴主动张力放线架

一、用途:

1. 用于将Φ630mm线盘的线缆放线打卷用。也可用于成圈机主动放线用、挤出生产的放线、裁线机的主动放线等用途。

2.人面对机器,左边放线,右边收线,放线架只有马达皮带传动部分配备安全护罩及升降限位开关。

二、主要技术参数:

1. 放线盘径：Φ630mm。（按客户线盘尺寸）

2. 最高线速：300m/min。

3. 适用线径：2-15mm。软线

4. 出线高度：1000mm。

三、设备主要部件:

1. 主动放线机：1台

2. 张力摆臂架：1台

四、设备主要性能:

A. 主动放线架

1. 主动型放线,适用放线盘Φ630mm。

2. 无轴式主动放线,配备5HP德国西门子（SIEMENS）马达+2HP RV减速机及5HP海普蒙特变频器。

3. 变频器控制放线张力,自动调整, 放线速度与收线主机变频同步联动,不受放线快慢限制,以避免线材被拉伸损坏,从而保证线缆的质量要求。

4. 控制：所有电器组件均为进口。配启动、停止、正转、反转控制装置，自动跟踪收线主机速度,与收线机联动控制,断线自动停机。

5. 线盘升降: 液压升降，底座滑板可横向移动,手动丝杆锁紧线盘。

B. 张力摆臂架

1. 机架采用优质型钢及钢板焊接而成，牢固美观。

2. 合金铝，张力采用加减配重块，实现所需在线张力的大小，张力任意调整；也可通过电位器自动控制放线架的张力大小。

3. 自动跟踪收线主机速度，保持放线速度、张力恒定。
